聯軸器是直線模組中的重要部件之一

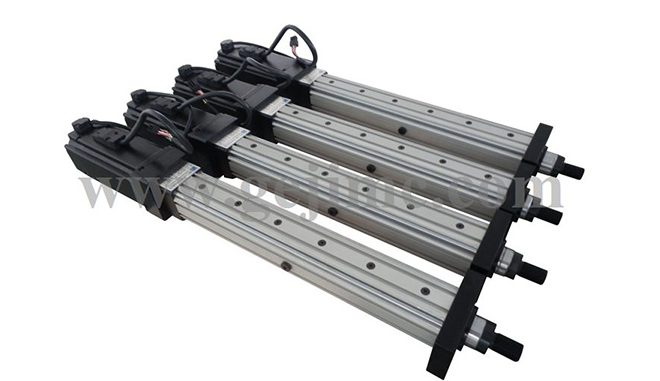

聯軸器主要是絲桿與電動缸的連接件，它是直線模組中的重要部件之一，主要目的是在電動缸運行時，使主軸與從動軸兩軸中心線在同一直線上，這關系到直線滑臺能否正常運行，確保精度，因此聯軸器對于高速運行的直線模組尤為重要。
直線型模組設計中，直線型模組規定兩軸中心允許的偏差值，也是聯軸器安裝所需的，從裝配的角度來看，只要能保證聯軸器安全可靠地傳遞力矩，越大的直線型模組允許的偏差值安裝越容易達到要求。但是就直線模組的質量而言，兩軸中心線的偏移越小，對中越準，就越有利于直線滑臺的工作，延長使用壽命。
采用直線模組安裝聯軸器時，先將主軸側聯軸器定位等端部固定，然后根據主軸側聯軸器的特性對主軸側聯軸器進行基準調整。將百分表固定在主機側的半聯軸器上，使百分表觸頭與另一半聯軸器接觸，并將其旋轉以作正向調整，也可將百分表固定在非主機側的半聯軸器上，使百分表觸頭與主機側的半聯軸器接觸，找到正用表在主機側或傳動機側，主要以操作方便為主。采用對中法，圓周調整左右值=上、下值之和。關于中找正的最終檢驗標準是兩對輪的中心重合，即使外圓重合平行于它的交界處(端面)。
